En servicio · 2026
PFV Don Raúl
Sistema residencial on-grid de 5,55 kWp con diez paneles distribuidos en tres grupos sobre el techo para evitar las sombras de las chimeneas.
El proyecto
Paneles separados para evitar las sombras de las chimeneas.
La cubierta de la vivienda presenta chimeneas que pueden proyectar sombras sobre los módulos. Blitz Ingeniería distribuyó los diez paneles DAH Solar de 555 Wp en grupos separados sobre el techo, aprovechando las zonas con mejor exposición.
Los módulos suman 5,55 kWp de potencia DC. La instalación residencial on-grid incorpora un inversor Solis S6-GR1P5K-S de 5 kW AC, gabinete exterior y protecciones eléctricas.
Ficha técnica
Autoconsumo solar residencial en Limache.
La generación de ≈ 8,0 MWh/año es una proyección preliminar, calculada con 5,55 kWp y un rendimiento referencial de aproximadamente 1.440 kWh/kWp al año. Puede variar por la orientación e inclinación reales de cada grupo, sombras residuales, temperatura y disponibilidad del sistema.
- Cliente
- Don Raúl
- Ubicación
- Limache, Región de Valparaíso
- Año de puesta en servicio
- 2026
- Segmento
- Residencial
- Sistema
- On-grid monofásico
- Potencia DC
- 5,55 kWp
- Potencia AC
- 5 kW
- Paneles
- 10 módulos DAH Solar de 555 Wp
- Inversor
- 1 inversor Solis S6-GR1P5K-S de 5 kW
- Baterías
- No considera
- Montaje
- Montaje sobre cubierta residencial, en tres grupos separados
- Generación estimada
- ≈ 8,0 MWh/año
- Estado
- En servicio
Alcance Blitz
Instalación fotovoltaica sobre cubierta residencial.
La disposición de los paneles considera las sombras que proyectan las chimeneas sobre el techo.
- 01
Distribución de los diez paneles para reducir el efecto de las sombras de las chimeneas
- 02
Montaje de los arreglos sobre la cubierta residencial
- 03
Instalación del inversor Solis S6-GR1P5K-S
- 04
Instalación del gabinete, tablero, protecciones y canalizaciones eléctricas
Galería
Fotografías del proyecto
Usa las flechas o desliza para ver las fotografías.

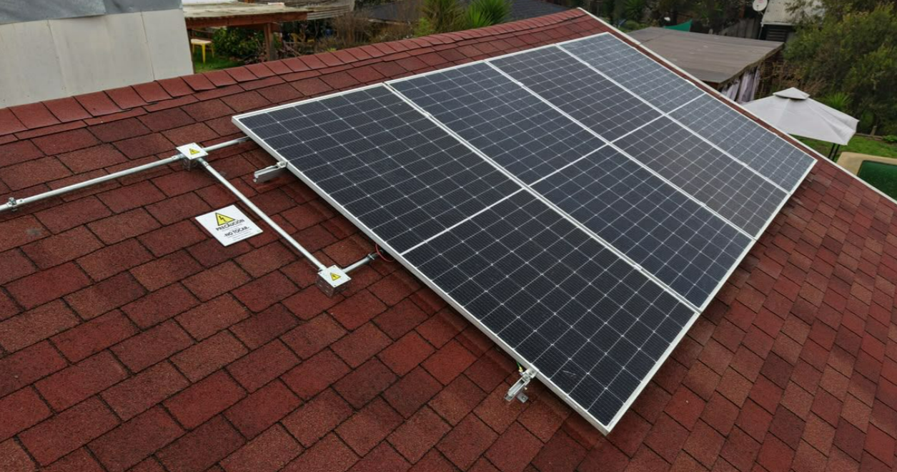

Distribución de los módulos en tres zonas de la cubierta para reducir sombras de las chimeneas.
Detalle del montaje de los paneles sobre la cubierta residencial.

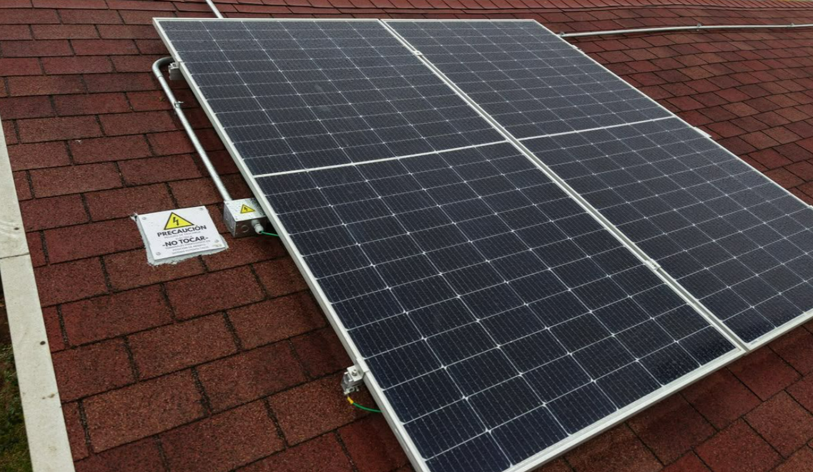

Separación de los arreglos para aprovechar las superficies menos expuestas a sombras.

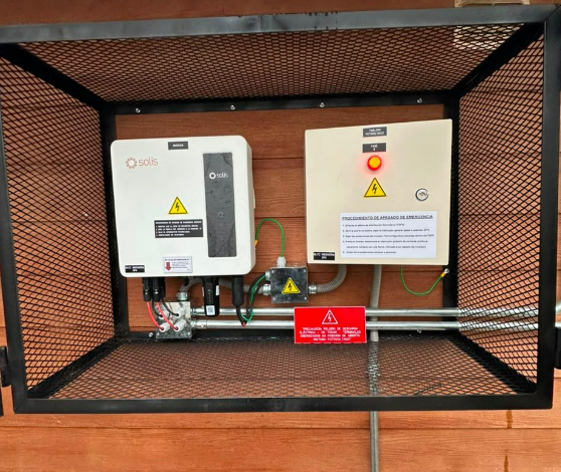

Inversor Solis de 5 kW y tablero del sistema fotovoltaico.

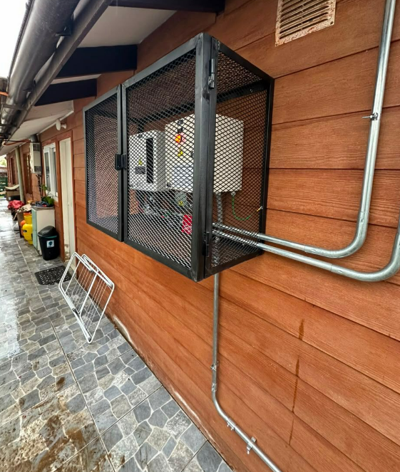

Gabinete de equipos y canalizaciones exteriores.

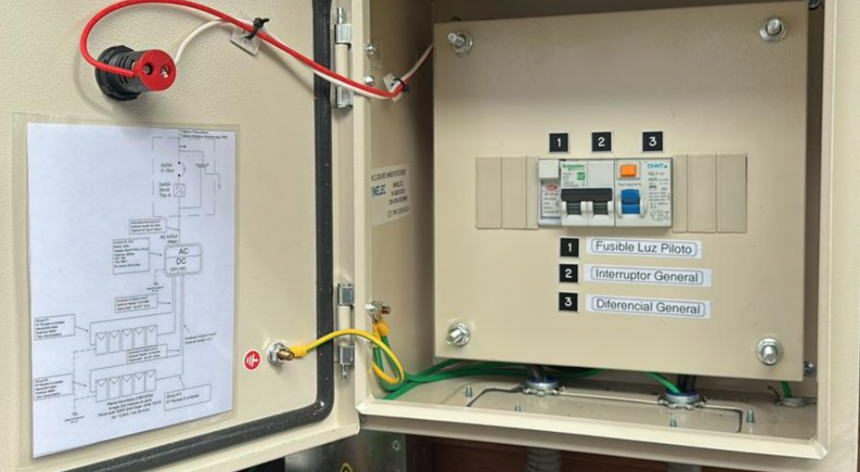

Protecciones eléctricas y esquema de la instalación.
Respaldo
Garantía sobre los trabajos ejecutados.
Blitz Ingeniería entrega cinco años de garantía sobre la instalación y el montaje. Los equipos mantienen las garantías específicas de sus fabricantes.
Proyecto de referencia: PFV Don Raúl
